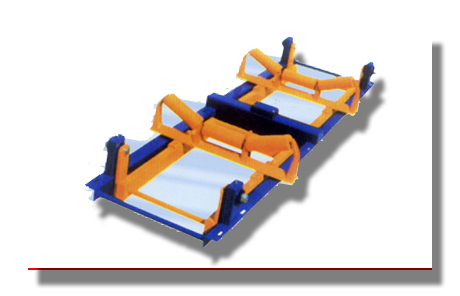

皮带秤ICS-20B

1、适用范围

ICS-20B型电子皮带秤是在皮带输送系统中对散状物料进行连续计量的理想设备，该皮带秤动态累计误差小于±0.5%，用于工厂过程称重，监测生产量、控制产品装载及监测产品库存量，此电子皮带秤可为企业现代化管理提供重要的信息，具有结构简单，称量准确，操作方便，维护量小等优点，广泛应用于各行各业。

2、电子皮带秤工作原理：

当物料通过皮带秤时，称重传感器检测到皮带上的物料重量转换成电压信号，送入称重显示仪表，测速传感器检测到皮带的速度信号，送入称重显示仪表；称重显示仪表把接收到的重量信号及速度信号进行处理，得到物料的累积重量及瞬时流量，并分别在称重仪表上将瞬时流量和累计重量显示出来。仪表也可同时输出正比于瞬时流量的模拟电流信号，传送给DCS系统进行处理，显示皮带秤的瞬时流量和累计量以及自动化管理。

3、主要技术参数：

☆系统精度：±0.50%；

☆称量范围：0～2000t/h；

☆皮带宽度：500～2400mm；

☆皮带速度：0.05～4m/s；

☆皮带输送倾角：0～18°；

☆适用托辊形式：三角槽形、平托辊；

4、ICS-20型电子皮带秤组成：

主要由称重桥架、称重传感器（1只）、速度传感器（1只）、称重显示仪（Q-2001型1台）、测速滚筒（1个）和全套安装附件组成。

5、ICS-20B 型结构特点：

☆结构简单、力传递环节少，安装简捷方便；

☆独特的矩形杠杆，刚性好，无形变；

☆无摩擦橡胶耳轴支承，防腐蚀、防潮、抗振动；

☆抗侧向力，抗水平分力，有效的减少了皮带跑偏和落料偏移对系统精度的影响；

☆称重传感器为拉式，调整方便、灵活、可靠、精度较高；

☆B型适用于给料距离较短的皮带输送机。

 五、订皮带秤需提供以下参数：

☆皮带宽度 B=         mm；

☆最大流量 Q=         t/h；

☆皮带机速度 v=        m/s；

☆皮带机倾角=          度；

☆皮带输送机长度 L=      _m；

☆输送物料名称：          ；

☆物料堆积密度：         _；
