电器符号大全

电器符号大全

V--------聚氯乙烯绝缘或护套

ZR-------阻燃型 徐州盛勤测控技术有限公司 www.xzsqck.com

NH-------耐火型 徐州盛勤测控技术有限公司 www.xzsqck.com

WDZ-----无卤低烟阻燃型

WDN-----无卤低烟耐火型

例如：徐州盛勤测控技术有限公司 www.xzsqck.com

SYV 75-5-1(A、B、C）

S: 射频 徐州盛勤测控技术有限公司 www.xzsqck.com

Y:聚乙烯绝缘

V:聚氯乙烯护套

A：64编

B：96编

C：128编

75：75欧姆

5：线径为5MM

1：代表单芯

SYWV 75-5-1

S: 射频

Y:聚乙烯绝缘

W:物理发泡 徐州盛勤测控技术有限公司 www.xzsqck.com

V:聚氯乙烯护套

75：75欧姆

5：线缆外径为5MM徐州盛勤测控技术有限公司 www.xzsqck.com

1：代表单芯

例如：徐州盛勤测控技术有限公司 www.xzsqck.com

RVVP2*32/0.2 RVV2*1.0 BVR

R: 软线

VV:双层护套线

P屏蔽

2：2芯多股线

32：每芯有32根铜丝

0.2：每根铜丝直径为0.2MM

ZR-RVS2*24/0.12

ZR: 阻燃 徐州盛勤测控技术有限公司 www.xzsqck.com

R: 软线 徐州盛勤测控技术有限公司 www.xzsqck.com

S:双绞线

2：2芯多股线 徐州盛勤测控技术有限公司 www.xzsqck.com

24：每芯有24根铜丝

0.12：每根铜丝直径为0.12MM 徐州盛勤测控技术有限公司 www.xzsqck.com

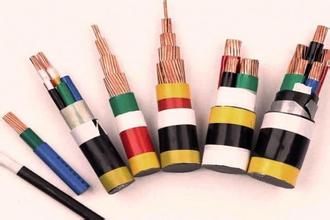

RV--------铜芯氯乙烯绝缘连接电缆（电线）

AVR-------镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）

RVB-------铜芯聚氯乙烯平型连接电线

RVS-------铜芯聚氯乙烯绞型连接电线

RVV-------铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆

ARVV------镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆

RVVB------铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆

RV－105---铜芯耐热105℃聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆

AF－205徐州盛勤测控技术有限公司 www.xzsqck.com

AFS－250

AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60℃~250℃连接软电线

 徐州盛勤测控技术有限公司 www.xzsqck.com

规格采用芯数、标称截面和电压等级表示

 徐州盛勤测控技术有限公司 www.xzsqck.com

①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），0.6/1KV， 如：4*(1*185)+1*95 0.6/1KV

②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，0.6/1KV，如：4**185+1*95 0.6/1KV

 徐州盛勤测控技术有限公司 www.xzsqck.com

③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T

矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm

铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm

 徐州盛勤测控技术有限公司 www.xzsqck.com

铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-22

2*0.5,3*0.75,4*4,------37*1.5mm

铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR22

2*0.5,3*0.75,4*4,------37*1.5mm

徐州盛勤测控技术有限公司 www.xzsqck.com

铠装阻燃屏蔽控制电缆; ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22

2*0.5,3*0.75,4*4,------37*1.5mm

铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23

5对,10对------2400 对,0.4-0.5-0.6-0.7-0.8-0.9线径

铠装充油通信电缆;HYAT22,HYAT23,NYAT53

5对,10对------800对 0.4-0.5-0.6-0.7-0.8-0.9线径

 徐州盛勤测控技术有限公司 www.xzsqck.com

铠装阻燃通信电缆; ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA53

5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径

矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV32

5对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径

 徐州盛勤测控技术有限公司 www.xzsqck.com

铠装计算机电缆；

DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22

DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR22

1*2*0.75  2*2*1.0  3*2*1.5   ------30*2*1.5mm

铠装铁路信号电缆；

PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23 PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY32

4芯-6芯-8芯-9芯------6

徐州盛勤测控技术有限公司 www.xzsqck.com

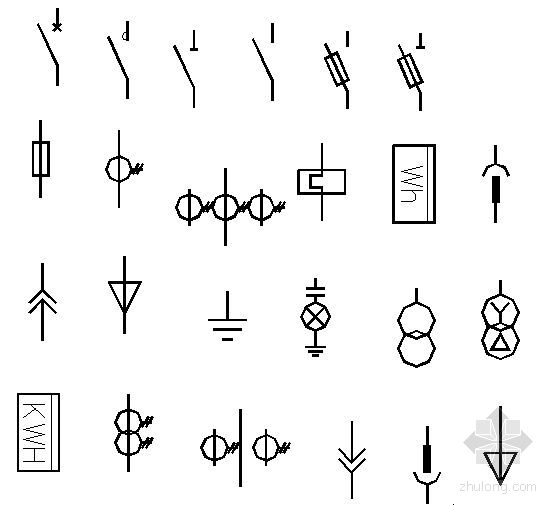

字符电路图符号大全：

AAT--------电源自动投入装置

AC---------交流电

DC----------直流电

FU----------熔断器

G----------发电机

M-----------电动机徐州盛勤测控技术有限公司 www.xzsqck.com

HG----------绿灯

HR----------红灯

HW--------白灯 徐州盛勤测控技术有限公司 www.xzsqck.com

HP---------光字牌

K---------继电器

KA(NZ)-----电流继电器(负序零序)

KD---------差动继电器

KF---------闪光继电器

KH---------热继电器

KM---------中间继电器

KOF--------出口中间继电器

KS--------信号继电器徐州盛勤测控技术有限公司 www.xzsqck.com

KT--------时间继电器

KV(NZ)-----电压继电器(负序零序)

KP---------极化继电器 徐州盛勤测控技术有限公司 www.xzsqck.com

KR----------干簧继电器

KI----------阻抗继电器

KW(NZ)------功率方向继电器(负序零序)

KM-----------接触器

KA----------瞬时继电器 ； 瞬时有或无继电器；交流继电器

KV---------电压继电器

L----------线路  徐州盛勤测控技术有限公司 www.xzsqck.com

QF----------断路器

QS----------隔离开关

T---------变压器

TA---------电流互感器

TV---------电压互感器

W-------直流母线  徐州盛勤测控技术有限公司 www.xzsqck.com

YC------------合闸线圈

YT-----------跳闸线圈

PQS----------有功无功视在功率

EUI-----------电动势电压电流

SE-----------实验按钮

SR------------复归按钮

f----------频率  徐州盛勤测控技术有限公司 www.xzsqck.com

Q-------------电路的开关器件

FU------------熔断器

FR------------热继电器

KM------------接触器

KA------------1、瞬时接触继电器 2、瞬时 有或无继电器 3、交流继电器

KT------------延时有或无继电器

SB------------按钮开关

Q-----------------电路的开关器件

FU------------熔断器

KM------------接触器 徐州盛勤测控技术有限公司 www.xzsqck.com

KA------------1、瞬时接触继电器 2、瞬时 有或无继电器 3、交流继电器

KT------------延时有或无继电器

SB------------按钮开关

SA-----------转换开关

徐州盛勤测控技术有限公司 www.xzsqck.com

PA-----------电流表  徐州盛勤测控技术有限公司 www.xzsqck.com

PV-----------电压表

PJ------------有功电度表

PJR-----------无功电度表

PF------------频率表

PPA----------相位表  徐州盛勤测控技术有限公司 www.xzsqck.com

PM------------最大需量表(负荷监控仪)

PPF-----------功率因数表

PW----------有功功率表

PR------------无功功率表
